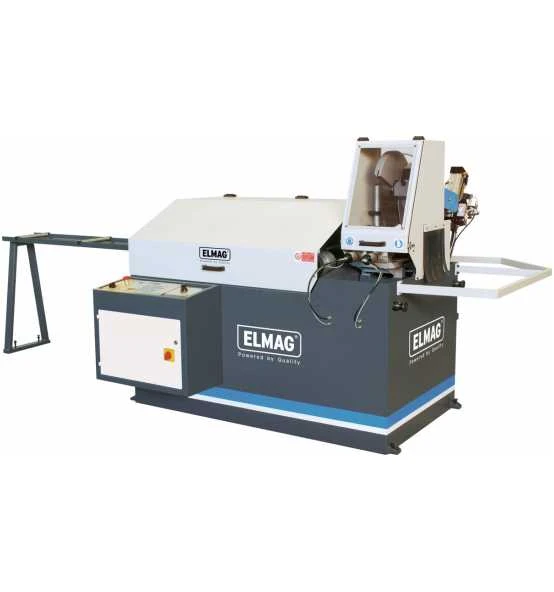

ELMAG ALU-Metall-Kreissägemaschine, Modell TA 400 A CNC

Moderne, vollautomatische High-Speed-Metallkreissäge für Einzelschnitt und rationale Serienfertigung. Ideale Ablängmaschine für Stangen- und Bündelmaterial aus Aluminium, Leichtmetall-Legierungen und Kunststoff. Vollständiger Schneidezyklus mit hoher Durchsatzleistung nach Eingabe des Werkstückmaßes.

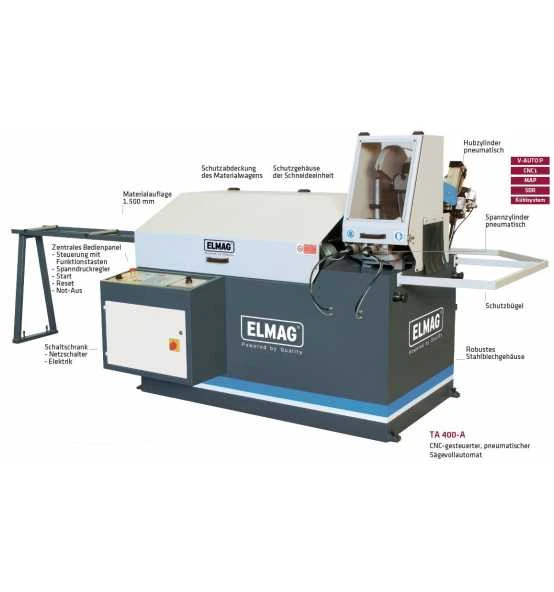

Serienausstattung

– TA 400-A Alu-Metall-Kreissägemaschine- V-AUTO P Pneumatik vollautomatisch- CNC1-Steuerung (Einzelmaße)- Materialauflage mit drei Laufrollen- Materialwagen mit Schraubstock- Vertikalhub/Schnitttiefenanschlag verstellbar- MAP Materialspanner pneumatisch- Antigrat-Werkstückhalter pneumatisch- Teflonspannbacken- Hochleistungs-Riemenantrieb- Zentrales Bedienpanel- SDR Spanndruckregler- Kühlsystem mit Membranpumpe- Schutzabdeckung Materialwagen- Schutzgehäuse Schneideeinheit- Schutzbügel- Not-Aus/Nullspannungsauslösung- Stahlblechsockel/Spänewanne- Werkzeug/Betriebsanleitung/CE

Sonderzubehör

Alu-Sägeblatt NEG 400×3,6×32 mm, 96 Zähne, 2 NL 10 mm, TK63

Einsatzbeispiele

– Leichtmetallbau- Fassadenbau- Isolierbau- Maschinenbau- Anlagenbau

Vollautomatischer Schneidezyklus

– Zyklusstart ab Steuerungspanel- Materialwagen vor / Zuführen auf Maß- Material fixieren / Spanner zu- Sägeblattantrieb ein- Kühlmittelpumpe ein / Schmieren- Getriebekopf absenken / Schneiden- Materialwagen rück / Rückstellen auf Maß- Getriebekopf anheben / Rückstellen- Sägeblattantrieb / Kühlmittelpumpe aus- Werkstück lösen / Spanner auf- Zykluswiederholung

• – CNC1-Steuerung für einfache Bedienung: Maß eingeben, Zyklus starten
• – Schnittbereich max. 180×100 mm
• – Sägeblattdurchmesser 400 mm
• – Einstellbarer Spanndruck: Pneumatiksystem V-AUTO P
• – Nahezu gratfreier Schnitt: hochpräzise Getriebekopf- und Sägeblattlagerung
• – Einfache Materialzufuhr: breite Materialauflage mit drei leichtgängigen Laufrollen, Länge 1.500 mm
• – Hohe Positioniergenauigkeit: Referenzpunkt des Materialwagens und Zuschnittslänge präzise einstellbar
• – Materialwagenvorschub max. 600 mm
• – Genaue Schnitttiefe: mit Einstellschraube für Vertikalhub
• – Sicheres Spannen beiderseits der Schnittstelle: mit Materialwagenschraubstock und Antigrat-Werkstückhalter
• – Oberflächenschönend: breite Spannbacken aus Teflon
• – Leistungsstark: Antriebsmotor 2.200 W mit hoher Drehzahl 3.000 UpM
• – Ideale Antriebsform: laufruhiger Hochleistungs-Keilriemenantrieb
• – Gute Übersicht: zentrales Bedienpanel mit SPS-Steuerung
• – Spanndruck optimierbar – Spanndruckregler zur Anpassung der Spannkraft an den Werkstoff
• – Optimale Sägeblattkühlung – Kühlsystem mit Membranpumpe, Dosierventil und Rücklauffilter
• – Betriebssicher – Keilriemenantrieb als Sicherheitskupplung bei Überlast, Schutzabdeckung des Materialwagens, Schutzgehäuse der Schneideeinheit, Schutzbügel, Not-Aus, Nullspannungsauslösung, CE-konform
• – Hochwertige Gewerbe- und Industrieausführung

Eigenschaften
Typ:	Kreissäge
Sägeblatt-Ø:	400 mm
Drehzahl:	3000
Motorleistung P1/P2:	2200 kW
Gewicht:	510 kg
Tischgröße:	3800 x 1600 mm
Tischhöhe:	1700 mm
