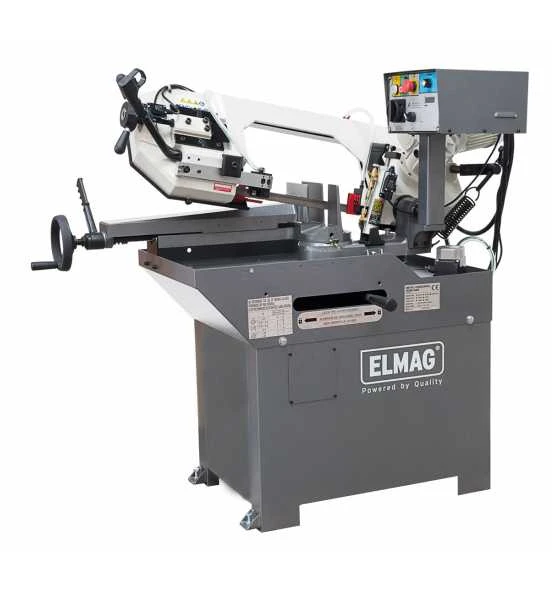

ELMAG Gehrungs-Bandsägemaschine, Modell CY210-2GN VARIO

Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).

CY-Modelle – DAS ist Leistung

Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.

Serienausstattung

– CY Metall-Bandsägemaschine- Absenkautomatik mit Regelventil- Schnellspannschraubstock- Schnellspannhebel- Stangensperre mit Materialanschlag- Winkelschnellspanner- Winkelskala- Kompaktgetriebe mit Ölfüllung- Ölbad für Dauerschmierung- Zentrales Bedienpanel- ERGO-Bedienhebel / Ein/Aus- Kühlsystem mit Elektropumpe- Sägebandräder mit Präzisionslagern- Sägeband-Spureinstellung- Sägebandspanner mit Tellerfederpaket- Sägebandführung vorne verstellbar- Spannlager vorne/hinten einstellbar- Späneabstreifer/Greifschutz- Sägebandschutz mit Endausschalter- AutoOFF-Abschaltautomatik- Not-Aus / Nullspannungsauslösung- Sägerahmen mit Kegelrollenlagern- Stahlblechsockel- Bandsägeblatt Bimetall Cobalt- Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

– Metallbau- Maschinenbau- Gerätebau- Anlagenbau- Rohrleitungsbau- Kesselbau- Behälterbau- Installateure- KFZ-Werkstätten- Karosseriebau- Schlossereien- Schmieden- Spenglereien- Isolierbetriebe- Baubetriebe

• Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
• Automatik für Einzel- und Serienschnitt
• Einfacher Betriebsartenwechsel – A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
• Stufenlos einstellbarer Sägerahmenvorschub – mit hydraulischer Absenkautomatik ABV mit Regelventil
• Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke – Schnellspannschraubstock SSS mit Handrad
• Präzises Spannen mit einer Hebeldrehung – mit Schnellspannhebel
• Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag
• Rasche Gehrungseinstellung 0-60° – mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
• Kräftiger Sägebandantrieb 750 W
• Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung
• Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
• Optimale Sägebandkühlung – Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
• Einfacher Sägebandwechsel, konstante Spannung – stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
• Sichere Sägebandführung – Spannlager vorne zum Werkstück verstellbar
• Enge Führung des Sägebands – präzise einstellbare Spannlager mit Exzenterachse
• Sauber – mit Greifschutz hinten als Späneabstreifer
• Betriebssicher – Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF – Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
