ELMAG Gehrungs-Bandsägemaschine Modell CY260-2G

Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).

CY-Modelle – DAS ist Leistung

Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.

Baugrößen und Schnittqualität

CY-Bandsägen verfügen – je nach Baugröße – über einen maximalen Schnittbereich von 185×170 bis 350×220 mm – ideal für den Bedarf von Metallwerkstätten, Maschinen- und Stahlbaubetrieben.Modelle bis CY 350-2DG sind zur Anpassung des Sägerahmenvorschubs mit einer stufenlos einstellbaren Absenkautomatik mit Regelventil ausgestattet und bieten zwei Schnittgeschwindigkeiten.Das Modell CY 350 DGSA Vario verfügt zur Schnittoptimierung über eine stufenlos einstellbare Schnittdrucksteuerung. Ein ebenso stufenlos einstellbarer Schnittgeschwindigkeitsregler ermöglicht auch zwischendurch eine präzise Anpassung der Geschwindigkeit an den Werkstoff.

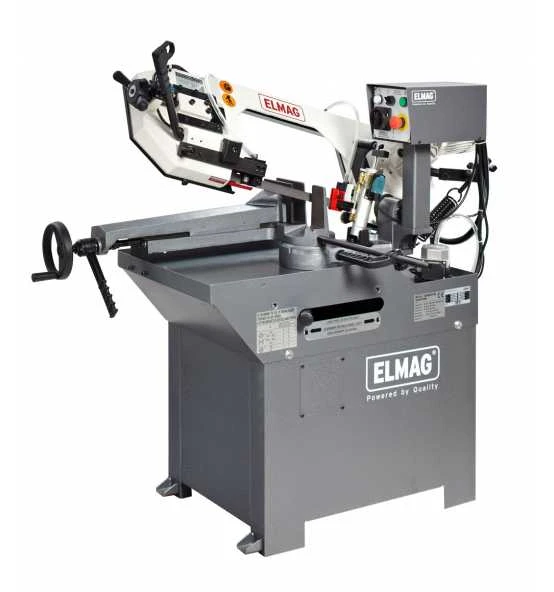

CY 260-2G – robuste Kleinserienmaschine

Mittlere Gehrungsbandsäge für Schnittgrößen bis 245×160 mm. Betriebsarten: Automatik- und Manuellvorschub, zwei Drehzahlstufen, einseitige Gehrung bis 60°, ideal für Einzelfertigung und kleine bis mittlere Serien.

Serienausstattung

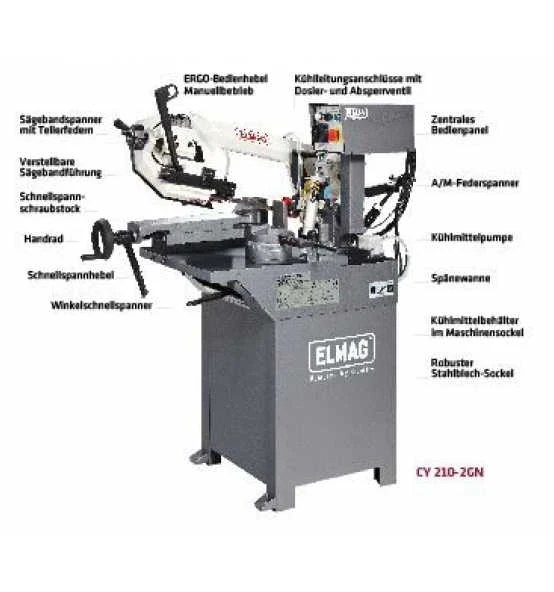

– CY Metall-Bandsägemaschine- Absenkautomatik mit Regelventil- Schnellspannschraubstock- Schnellspannhebel- Stangensperre mit Materialanschlag- Winkelschnellspanner- Winkelskala- Kompaktgetriebe mit Ölfüllung- Ölbad für Dauerschmierung- Zentrales Bedienpanel- ERGO-Bedienhebel / Ein/Aus- Kühlsystem mit Elektropumpe- Sägebandräder mit Präzisionslagern- Sägeband-Spureinstellung- Sägebandspanner mit Tellerfederpaket- SBÜ Sägebandüberwachung Endausschalter- Sägebandführung vorne verstellbar- Spannlager vorne/hinten einstellbar- Späneabstreifer/Greifschutz- Spänebürste- Sägebandschutz mit Endausschalter- AutoOFF-Abschaltautomatik- Not-Aus / Nullspannungsauslösung- Sägerahmen mit Kegelrollenlagern- Stahlblechsockel- Bandsägeblatt Bimetall Cobalt- Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

– Metallbau- Maschinenbau- Gerätebau- Anlagenbau- Rohrleitungsbau- Kesselbau- Behälterbau- Installateure- KFZ-Werkstätten- Karosseriebau- Schlossereien- Schmieden- Spenglereien- Isolierbetriebe- Baubetriebe

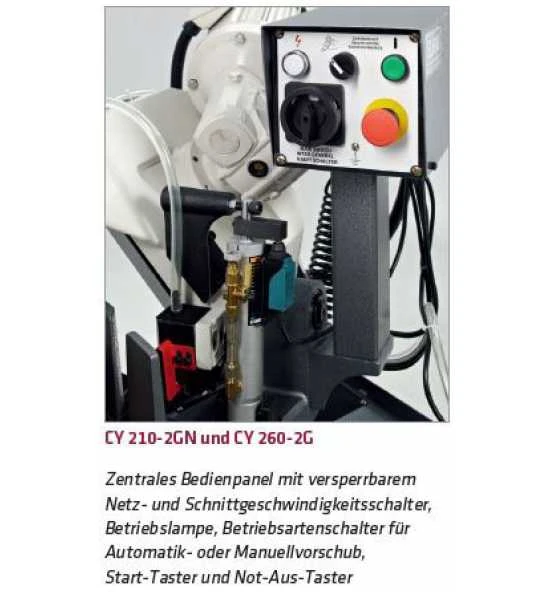

• Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
• Automatik für Einzel- und Serienschnitt
• Einfacher Betriebsartenwechsel – A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
• Stufenlos einstellbarer Sägerahmenvorschub – mit hydraulischer Absenkautomatik ABV mit Regelventil

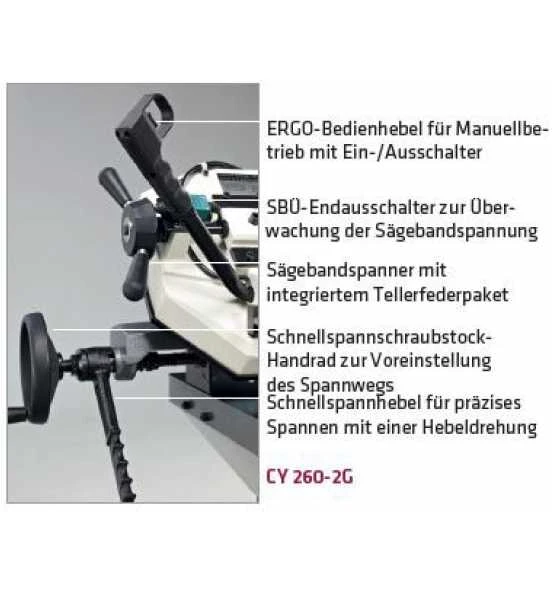

• Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke – Schnellspannschraubstock SSS mit Handrad
• Präzises Spannen mit einer Hebeldrehung – mit Schnellspannhebel
• Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag
• Rasche Gehrungseinstellung 0-60° – mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
• Sehr kräftiger Sägebandantrieb 1.100 W
• Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung
• Schnittgeschwindigkeit 36 und 72 m/min
• Optimale Sägebandkühlung – Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
• Einfacher Sägebandwechsel, konstante Spannung – stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket

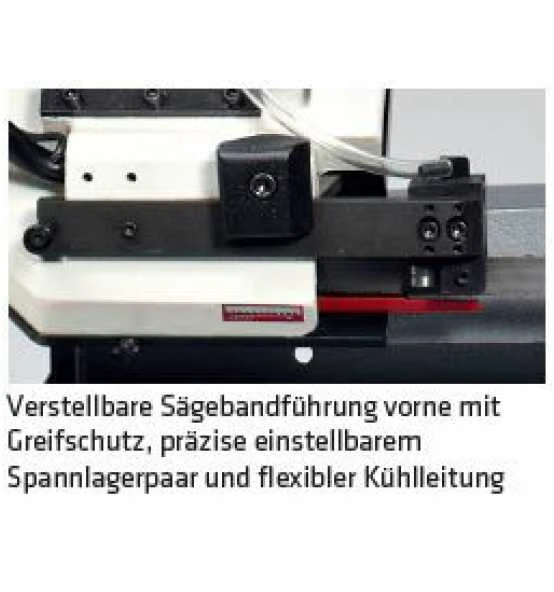

• Sichere Sägebandführung – Spannlager vorne zum Werkstück verstellbar
• Enge Führung des Sägebands – präzise einstellbare Spannlager mit Exzenterachse
• Sehr sauber: mit Späneabstreifer und Spänebürste.
• Betriebssicher – Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF – Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
• Permanente Überwachung der Sägebandspannung mit SBÜ-Endausschalter als Sicherungselement bei Sägebandunterspannung oder -riss.
