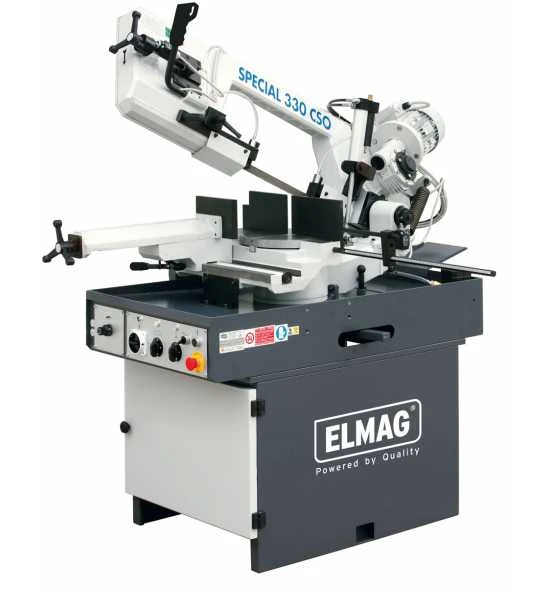

ELMAG MACC Metall-Bandsägemaschine SPECIAL 330 M/S

CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung …

Baugrößen und Schnittqualität

CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300×170 mm bzw. 400×200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.M/S-Modelle verfügen zur Optimierung der Durchsatzleistung und der Schnittqualität über eine stufenlos einstellbare Schnittdrucksteuerung.

Einsatzbeispiele

– Metallbau- Maschinenbau- Gerätebau- Anlagenbau- Rohrleitungsbau- Kesselbau- Behälterbau- Installateure- KFZ-Werkstätten- Karosseriebau- Schlossereien- Schmieden- Spenglereien- Isolierbetriebe- Hochbau- Tiefbau

Serienausstattung

– CSO bzw. M/S-Modell- H-Auto H Halbautomatik hydraulisch- Hydraulikaggregat mit Ölfüllung- SDS Schnittdrucksteuerung mit Regler- SSH Schnellspannung hydraulisch- SSS Schnellspannschraubstock- Stangensperre mit Materialanschlag- WSS Winkelschnellspanner- Winkelskala- Kompaktgetriebe mit Ölfüllung- Zentrales Bedien- bzw. Steuerpanel- Folientasten, Betriebs-/Warnindikatoren- ERGO-Bedienhebel / Ein/Aus- Kühlsystem mit Elektropumpe- Sägebandräder mit Präzisionslagern- Sägeband-Spureinstellung- Sägebandspanner- SBÜ Sägebandüberwachung Endausschalter- Sägebandführung vorne verstellbar- Spannlager vorne/hinten einstellbar- Späneabstreifer und Spänebürste- Greifschutz- Sägebandschutz mit Endausschalter- AutoOFF-Abschaltautomatik- Not-Aus / Nullspannungsauslösung- Sägerahmen mit Kegelrollenlagern- Stahlblechsockel mit Spänewanne- Bandsägeblatt Bimetall Cobalt- Werkzeug/Betriebsanleitung/CE

Sonderzubehör

– Stufenlose Drehzahlverstellung 20-90 m/min

• Manuellvorschub – händische Vorschubsteuerung mit ERGO-Bedienhebel, ideal für dünnwandiges Material
• Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar – Schnittdrucksteuerung mit Drehregler am Steuerpanel.
• Rasche und präzise Werkstoffspannung – Schnellspannschraubstock mit Handrad zur Voreinstellung der Spannbacke, mit hydraulischer Schnellspannung
• Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag
• Rasche Gehrungseinstellung 45-0-60° – mit Winkelschnellspanner und gut ablesbarer Winkelskala
• Kräftiger Sägebandantrieb 750/1.100 W
• Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung
• Zweistufenschaltung für Schnittgeschwinigkeiten 38 und 78 m/min
• Optimale Sägebandkühlung – Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionlagern und Spureneinstellung
• Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
• Enge, spielfreie Sägebandführung – Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
• Späneabstreifer und Spänebürste
• Betriebssicher – Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautoamtik bei Sägeende, Not-Aus, Nullspannungsaulösung, CE-konform
• Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27×0,9 mm
• Halbautomatischer Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:- Zyklusstart mittels Starttaster- Material fixieren / Spanner zu- Sägebandantrieb ein- Sägerahmen absenken / Schneiden- Sägerahmen anheben / Rückstellen- Sägebandantrieb aus- Werkstück lösen / Spanner auf
• Zentrales Steuerungspanel mit Folientaster, Betriebs-, Funktions- und Warnindikatoren
