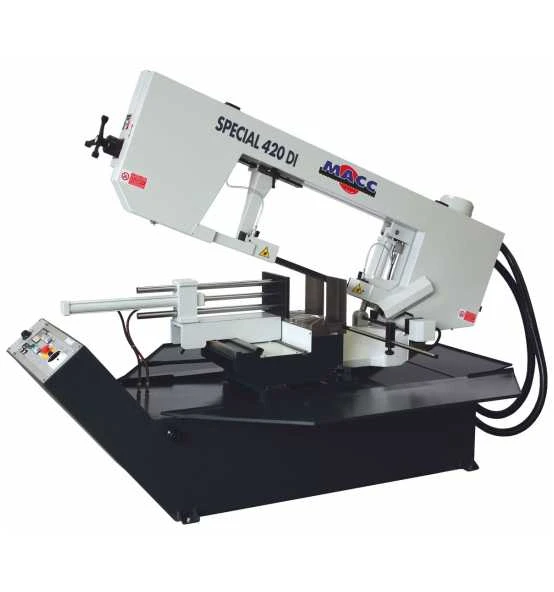

ELMAG MACC Metall-Bandsägemaschine SPECIAL 420 DI

Extrem robust, sehr kräftig, halbautomatischer Schneidezyklus, hohe Durchsatzleistung – DI-Bandsägen sind für das rationelle, präzise Ablängen mittlerer bis großer Querschnitte und für die Bündelverarbeitung von Stangenmaterial konzipiert. Ideal z.B. für Hoch- und Tiefbau, Schwermaschinenbau, Rohrleitungs-, Kessel- und Wärmetauscherbau etc. Spezial-Rollbahnen an DI-Modellen erleichtern das Handling von schwerem Stangenmaterial (Sonderzubehör).

Baugrößen und Schnittqualität

DI-Bandsägemaschinen sind bis zu einem maximalen Schnittbereich von 620×450 mm erhältlich. Alle DI-Modelle sind mit einer Schnittdrucksteuerung ausgestattet und ermöglichen die Anpassung des Sägerahmenvorschubs an den Werkstoff – ideal z.B. bei dünnwändigen Rohren. Die Modelle 650 DI verfügen über einen stufenlos einstellbaren Drehzahlregler zur Optimierung der Schnittgeschwindigkeit.

420 DI – 60-0-60°

Halbautomatische Doppelgehrungsbandsäge mit sehr hoher Durchsatzleistung, Schnittgrößen bis 550×400 mm. Stufenlos einstellbare Drehzahl, beidseitige Gehrungseinstellung bis 60°.

Serienausstattung

– DI Metall-Bandsägemaschine- H-Auto H Halbautomatik hydraulisch- Schnittdrucksteuerung mit Regler- Schnellspannung hydraulisch- Schnellspannschraubstock- Schraubstockspannung links/rechts- Schnittwinkelanzeige digital- Kühlsystem mit Elektropumpe- SBÜ Sägebandüberwachung Endausschalter- Sägebandführung vorne verstellbar- Spannlager vorne/hinten einstellbar- Späneabstreifer und Spänebürste- Sägebandschutz mit Endausschalter- Stahlblechsockel mit Spänewanne- Bandsägeblatt Bimetall Cobalt- Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

– Metallbau- Maschinenbau- Anlagenbau- Rohrleitungsbau- Kesselbau- Behälterbau- Industrieofenbau- Wärmetauscherbau- Hochbau- Tiefbau

Sonderzubehör

– Rollbahn – 2 m Anbaustück- Rollbahn – 2 m Verlängerungsstück- Rollbahn mit Schiebeanschlag und Skala – 2 m Anbaustück- Rollbahn mit Schiebeanschlag und Skala – 2 m Verlängerungsstück- Führungsrolle vertikal – fixiert, für Rollbahn-Zulaufseite- Führungsrolle vertikal – beweglich, für Rollbahn-Zulaufseite

• Hochleistungsmodell mit halbautomatischem Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:- Zyklusstart mittels Starttaster- Material fixieren / Spanner zu- Sägebandantrieb ein- Sägerahmen absenken / Schneiden- Sägerahmen anheben / Rückstellen- Sägebandantrieb aus- Werkstück lösen / Spanner auf
• Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar – Schnittdrucksteuerung SDS, Drehknopf am Frontpanel
• Rasche und präzise Werkstoffspannung – Schnellspannschraubstock SSS mit Handrad und hydraulischer Schnellspannung SSH
• Höchste Genauigkeit bei Serienschnitt – mit Stangensperre/Materialanschlag
• Schneiden rechts- und linksgerichteter Gehrungen – Schraubstockspannung links oder rechts von der Schnittstelle
• Rasche Gehrungseinstellung 60-0-60° – mit Winkelschnellspanner WSS
• Präzise Kontrolle des Schnittwinkels – mit digitaler Schnittwinkelanzeige SWA
• Leistungsstark – sehr kräftiger Sägebandantrieb 2.200/1.600 W
• Laufruhig und langlebig – Hochleistungsgetriebe, Ölbad für Dauerschmierung
• Stufenlos einstellbare Schnittgeschwindigkeit 37 bis 75 m/min
• Zentrales Steuerpanel mit Folientasten, Betriebs-/Funktion-/Warnindikatoren
• Effizientes Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
• Einfach Sägebandwechsel, permanente Spannungsüberwachung – Sägebandspanner und Endausschalter SBÜ
• Enge, spielfreie Sägebandführung – Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
• Späneabstreifer und Spänebürste
• Betriebssicher – Sägebandschutz und SBÜ mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug & Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt
